屏蔽箱測量的方法
2023-02-25 19:20:53

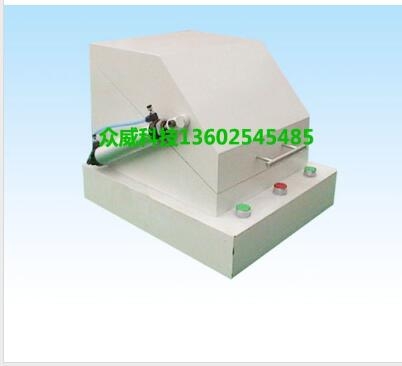

屏蔽箱是一種能將電磁輻射屏蔽的箱子，主要是屏蔽外界對被測產品的干擾，屏蔽箱是利用導電或者導磁材料制成殼、板、套等各種形狀屏蔽體，屏蔽的效果其實與屏蔽體制作的材料等都有關系，目前使用屏蔽箱測試頻率多集中在300mhz~3Ghz之間，目前超低頻和超高頻的射頻類產品也相繼增多，對屏蔽箱的屏蔽效果和測試處理方式提出了新的要求。那么屏蔽箱測量的方法是怎樣的呢?下面東莞眾威廠家的小編為在大家介紹：
測試需要的物品：網絡分析儀、測試天線一對(需要符合頻率范圍的天線)、射頻線、必要的轉接頭或轉接線。
屏蔽箱測量的方法如下：
1.射頻線1一端接網絡分析儀信號發射端，另一端連接被測箱體外部轉接頭(SMA或N頭)，箱體內部在對應的轉接頭上連接天線A，形成信號輸出端。射頻線2一端連接網絡分析儀上接收端口，另一端連接天線B，形成信號接收端。
2.在網絡分析儀上調整至相應的位置按'marker'進行測試頻點設置，設置需要使用到的頻點。 (marker一般設置以下幾個點進行測試：800MHZ,900MHZ,1.8GHZ,1.9GHZ,2.4GHZ,3.0GHZ,4.0GHZ,5.0GHZ,5.8GHZ.)
3.設置完成后，被測箱體完全打開，將一對天線相對擺放，保持一個天線在箱內，一個天線在箱外，形成較高的接收率，此時記錄marker設置頻點的讀數，一般-8～-16之間。此時關閉箱體，隔開天線的發射和接收，觀看網絡分析儀屏幕上數值，等相對穩定后記錄此時相應頻點數值，用關箱后的數值減去開箱時的數值，得到的結果就是屏蔽效果。
以上屏蔽箱測量的方法就分享到這里了，屏蔽箱測量對于屏蔽箱占有決定性作用，為了提高測試效率與數據精準，好的儀器與屏蔽設備都是關鍵。大家還可以結合上次我們提到的屏蔽箱如何選擇一起來了解。
